مصد سطحي طريق عالي الامان PAS68

الرئيسية/المنتجات/مصد سطحي طريق عالي الامان PAS68
أنظمة حماية المحيط

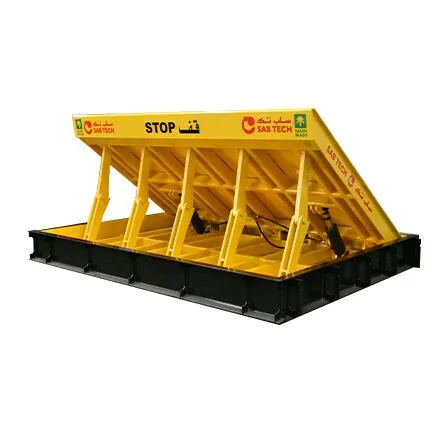

مصد سطحي طريق عالي الامان PAS68

توفر مصدات الطرق السطحية الهيدروليكية فائقة الجودة الأمان من ساب تك أمانًا لا مثيل له في محيط المنشآت الحساسة، مما يمنع بشكل فعال الوصول غير المصرح به للمركبات. مع عمق تركيب يبلغ 40 سم فقط، يعتبر مصد الطريق السطحي مثالياً للمواقع التي تكون فيها الأساسات الخرسانية العميقة غير عملية، مما يوفر مرونة ممتازة للتركيب. يعمل النظام متطور بواسطة وحدة طاقة هيدروليكية (HPU) قادرة على الرفع والفتح خلال 3-5 ثوانٍ، وبسرعة تصل إلى 1.5 ثانية مع نظام متطور الفتح السريع في حالات الطوارئ (EFO). تسمح لوحة التحكم الإلكترونية بي إل سي بالتكامل والتوافق مع أجهزة قراءة البطاقات، البصمة الحيوية، والتحكم بالراديو، وقارئ لوحات المركبات.

تحميل الكتيب
مصد سطحي طريق عالي الامان PAS68

أهم المميزات

عمق أساسات سطحية منخفض جداً (40 سم فقط) مناسب للمناطق المحدودة

اختبارات تصادم واختراق صفري معتمدة عالمياً وفق معيار PAS68

سرعة تشغيل فائقة (3-5 ثوانٍ) وفتح طوارئ سريع خلال 1.5 ثانية (EFO)

هيكل عالي التحمل مصفح ومقاوم للاصطدامات الشديدة مع تشغيل يدوي للطوارئ

لوحة تحكم بي إل سي متطورة تدعم الربط مع جميع أنظمة حديثة وموثوقة التحكم في الدخول

صيانة دورية متقدمة منخفضة وخدمة ما بعد البيع مع ضمان لمدة سنة وتوفر قطع الغيار

المواصفات الفنية والرسومات التقنية

الجدول التقني

عمق التركيب السطحي400 مم (40 سم فقط)
ارتفاع المصدة عند الرفع1100 مم
طول المصدة الحاظرة2000 – 6000 مم
الطاقة والكهرباء220/380V, 3Phase, 50/60Hz
سرعة الفتح والرفع3 – 5 ثوانٍ (1.5 ثانية في طوارئ EFO)
قدرة وحدة الهيدروليك4.0 – 7.5 كيلوواط
نظام التحكم PLCيدعم منافذ I/O متعددة للربط الأمني
تحميل المحور المسموح50 طن لكل محور
درجة حرارة التشغيلمن -15° م إلى +65° م

الرسومات التقنية

رسم هندسي - رؤية أمامية للموديل السطحي

رسم هندسي - رؤية أمامية للموديل السطحي

رسم هندسي - رؤية جانبية للموديل السطحي

رسم هندسي - رؤية جانبية للموديل السطحي

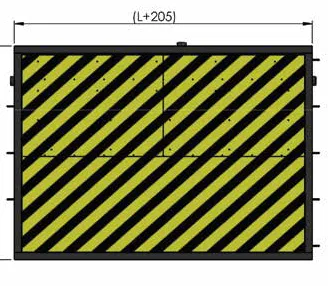

رسم هندسي - رؤية علوية للموديل السطحي

رسم هندسي - رؤية علوية للموديل السطحي

مكونات وتفاصيل

لوحة التحكم الكهربائية المتقدمة

لوحة التحكم الكهربائية المتقدمة

زر ضغط التحكم والتشغيل

زر ضغط التحكم والتشغيل

محرك DC اختياري لحالات انقطاع الطوارئ

محرك DC اختياري لحالات انقطاع الطوارئ

حساس الخلية الضوئية للسلامة

حساس الخلية الضوئية للسلامة

مضخة يدوية للطوارئ بوحدة الهيدروليك

مضخة يدوية للطوارئ بوحدة الهيدروليك

كابينة حديدية واقية لوحدة الطاقة

كابينة حديدية واقية لوحدة الطاقة

وحدة طاقة هيدروليكية ذات إنتاج عالي

وحدة طاقة هيدروليكية ذات إنتاج عالي

إشارة مرور ضوئية لتنظيم الدخول

إشارة مرور ضوئية لتنظيم الدخول

مضخة سحب المياه من الحفرة

مضخة سحب المياه من الحفرة
